熱塑性塑料指具有加熱軟化、冷卻硬化特性的塑料。我們?nèi)粘Ｉ钪惺褂玫拇蟛糠炙芰蠈儆谶@個(gè)范疇。加熱時(shí)變軟以至流動(dòng)，冷卻變硬，這種過程是可逆的，可以反復(fù)進(jìn)行。

熱塑性塑料≠熱固性塑料

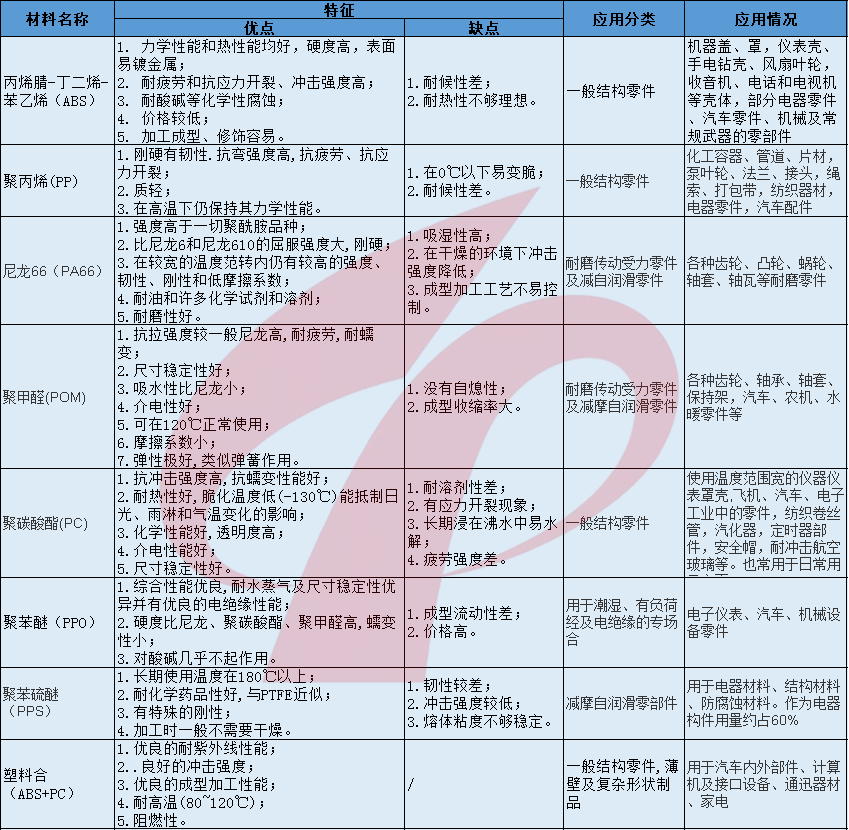

熱塑性塑料性能與應(yīng)用

影響熱塑性塑料成型收縮的因素有：

1、塑料品種熱塑性塑料成型過程中由于還存在結(jié)晶化形起的體積變化，內(nèi)應(yīng)力強(qiáng)，凍結(jié)在塑件內(nèi)的殘余應(yīng)力大，分子取向性強(qiáng)等因素，因此與熱固性塑料相比則收縮率較大，收縮率范圍寬、方向性明顯，另外成型后的收縮、退火或調(diào)濕處理后的收縮率一般也都比熱固性塑料大。

2、塑件特性成型時(shí)熔融料與型腔表面接觸外層立即冷卻形成低密度的固態(tài)外殼。由于塑料的導(dǎo)熱性差，使塑件內(nèi)層緩慢冷卻而形成收縮大的高密度固態(tài)層。所以壁厚、冷卻慢、高密度層厚的則收縮大。另外，有無嵌件及嵌件布局、數(shù)量都直接影響料流方向，密度分布及收縮阻力大小等，所以塑件的特性對(duì)收縮大小、方向性影響較大。

3、進(jìn)料口形式、尺寸、分布這些因素直接影響料流方向、密度分布、保壓補(bǔ)縮作用及成型時(shí)間。直接進(jìn)料口、進(jìn)料口截面大（尤其截面較厚的）則收縮小但方向性大，進(jìn)料口寬及長度短的則方向性小。距進(jìn)料口近的或與料流方向平行的則收縮大。

4、成型條件模具溫度高，熔融料冷卻慢、密度高、收縮大，尤其對(duì)結(jié)晶料則因結(jié)晶度高，體積變化大，故收縮更大。模溫分布與塑件內(nèi)外冷卻及密度均勻性也有關(guān)，直接影 響到各部分收縮量大小及方向性。另外，保持壓力及時(shí)間對(duì)收縮也影響較大，壓力大、時(shí)間長的則收縮小但方向性大。

注塑壓力高，熔融料粘度差小，層間剪切應(yīng)力小，脫模后彈性 回跳大，故收縮也可適量的減小，料溫高、收縮大，但方向性小。因此在成型時(shí)調(diào)整模溫、壓力、注塑速度及冷卻時(shí)間等諸因素也可適當(dāng)改變塑件收縮情況。

模具設(shè)計(jì)時(shí)根據(jù)各種塑料的收縮范圍，塑件壁厚、形狀，進(jìn)料口形式尺寸及分布情況，按經(jīng)驗(yàn)確定塑件各部位的收縮率，再來計(jì)算型腔尺寸。
